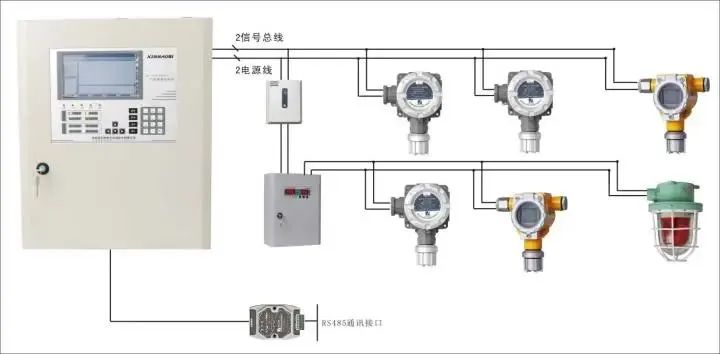

01、系統組成

    可燃氣體探測報警系統由可燃氣體報警控制器、可燃氣體探測器和火災聲警報器組成，能夠在保護區域內泄露可燃氣體的濃度低于爆炸下限的條件下提前報警，從而預防由于可燃氣體泄漏引發的火災和爆炸事故的發生。

    可燃氣體探測報警系統應獨立組成，可燃氣體探測器不應接入火災報警控制器的探測器回路；當可燃氣體的報警信號需接入火災自動報警系統時，應由可燃氣體報警控制器接入。

    02、作為獨立子系統的原因

    要求可燃氣體探測報警系統作為一個獨立的由可燃氣體報警控制器和可燃氣體探測器組成的子系統，而不能將可燃氣體探測器接入火災探測報警系統總線中。

    主要有以下四方面的原因：

    1）目前應用的可燃氣體探測器功耗都很大，一般在幾十毫安，接入總線后對總線的穩定工作十分不利。

    2）現在使用可燃氣體探測器的使用壽命一般只有3、4年，到壽命后對同一總線配接的火災探測器的正常工作也會產生不利影響。

    3）現在使用可燃氣體探測器每年都需要標定，標定期間對同一總線配接的火災探測器的正常工作也會產生影響。

    4）可燃氣體報警信號與火災報警信號的時間與含義均不相同，需要采取的處理方式也不同。該系統需要有自己的獨立電源供電，電源可由系統獨立供給，也可根據工程的實際情況就地獲取，但就地獲取的電源，其供電的可靠性應與該系統一致。

    03、可燃氣體報警控制器工作方式

    可燃氣體報警控制器按工作方式分為：總線制和多線制兩種?？扇細怏w報警控制器接收到的可燃氣體探測器的運行狀態信息，應該傳輸給消防控制室的圖形顯示裝置或集中火災報警控制器，但其顯示應與火災報警信息有區別。

    04、如何聯動防爆風機控制箱

    防爆風機為工業上最常用的設備，分為大功率風機和小功率風機。一般功率低于1000 W的風機稱之為小功率風機，驅動其工作，只需要各一個開關量動作信號即可。高于1000 W的風機稱之為大功率風機，驅動其工作如果用簡單的開關量動作信號，有可能會把開關量繼電器組燒壞。因此大功率風機往往通過交流接觸器由天然氣報警器聯動控制工作的。而這個裝有交流接觸器的設備被稱之為防爆風機控制箱。請看下面一組圖。

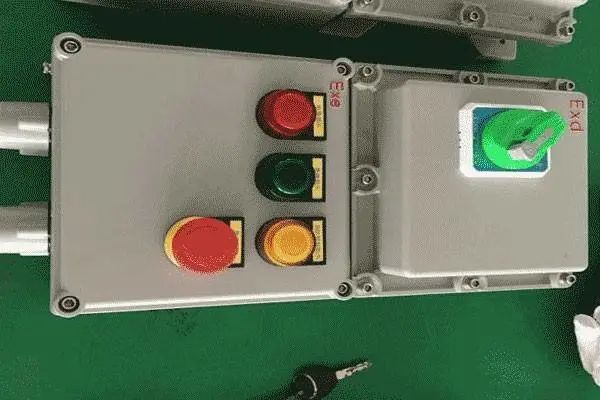

    防爆風機控制箱

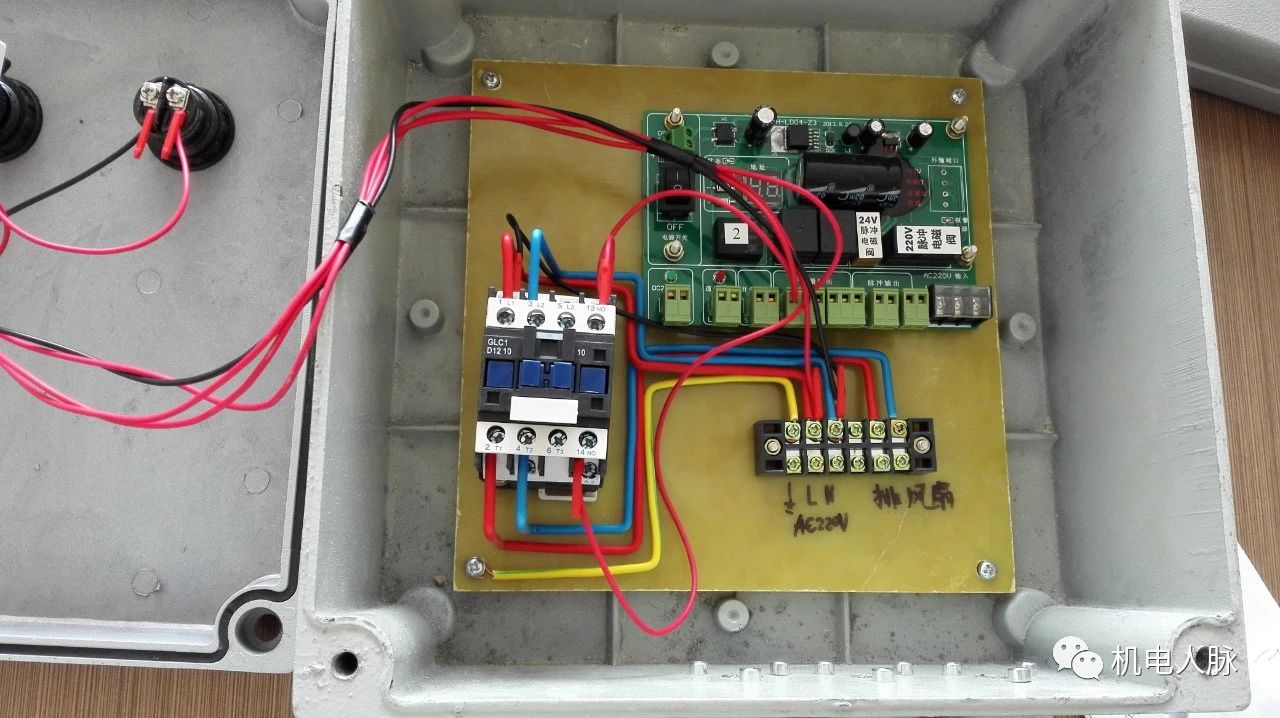

    防爆風機控制箱內部接線圖

    圖一為防爆風機控制箱的整體展示圖，圖二為防爆風機控制箱的內部接線圖。圖二中，左下角就是一個交流接觸器，通過該交流接觸器實現對大功率風機的控制；右上角部分的電路板其實是天然氣報警器的控制主機上的聯動控制功能部分，控制器展示圖如下：

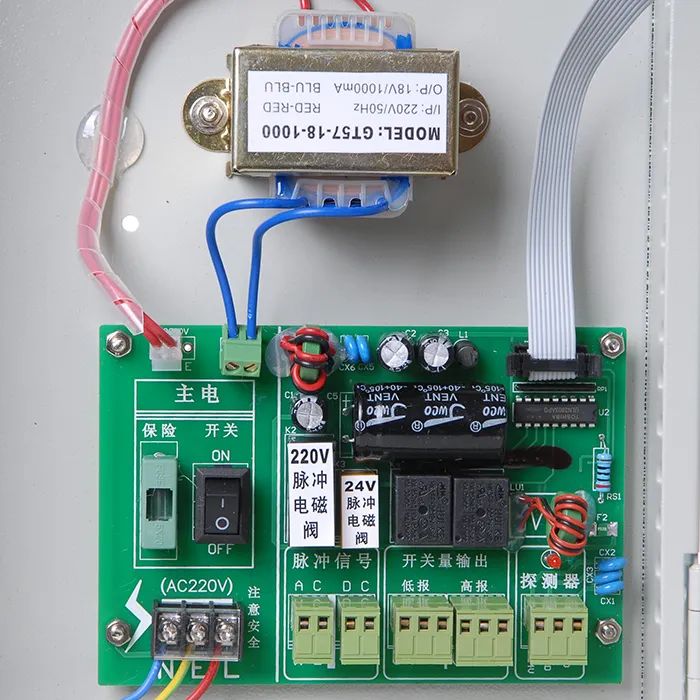

    報警器控制主機聯動控制部分

    防爆風機控制箱的功能實現的是天然氣報警控制器上的開關量輸出的功能。如果直接由控制主機上的開關量輸出聯動大功率風機，那么開關量輸出接線模塊就會被燒壞，因為該模塊根本帶不起來大功率設備。所以通過聯動控制箱-防爆風機控制箱來實現對大功率風機的控制。

    將天然氣報警器給出的動作信號通過風機控制箱內部的交流接觸器進行放大，然后傳達給手動按鈕以及防爆風機，驅動防爆風機開啟以及消防按鈕的啟動（風機上的左側的綠燈常亮）。此時需要給天然氣報警系統復位后，然后按一下右側的紅色按鈕就把風機關掉了。

    05、可燃氣體探測器的分類

    可燃氣體探測器分為工業及商業用途點型可燃氣體探測器、家用可燃氣體探測器、工業及商業用途便攜式可燃氣體探測器、工業及商業用途線型光束可燃氣體探測器。

    工業及商業用途點型可燃氣體探測器

    工業及商業用途點型可燃氣體探測器是指工業及商業場所安裝使用的用于探測烴類、醚類、酯類、醇類、一氧化碳、氫氣及其他可燃氣體、蒸氣的點型可燃氣體探測器。家用可燃氣體探測器是指用于家庭環境使用的用于探測天然氣、液化石油氣、人工煤氣等可燃氣體及其不完全燃燒產物的探測器。

    工業及商業用途便攜式可燃氣體探測器

    工業及商業用途便攜式可燃氣體探測器是指用于工業及商業場所使用的用于探測烴類、醚類、酯類、醇類、一氧化碳、氫氣及其他可燃性氣體、蒸氣的便攜式可燃氣體探測器。

    工業及商業用途線型光束可燃氣體探測器

    工業及商業用途線型光束可燃氣體探測器是指用于工業及商業場所安裝使用的采用光譜吸收原理探測烴類、醚類、酯類、醇類等可燃性氣體、蒸氣的線型光束可燃氣體探測器。
